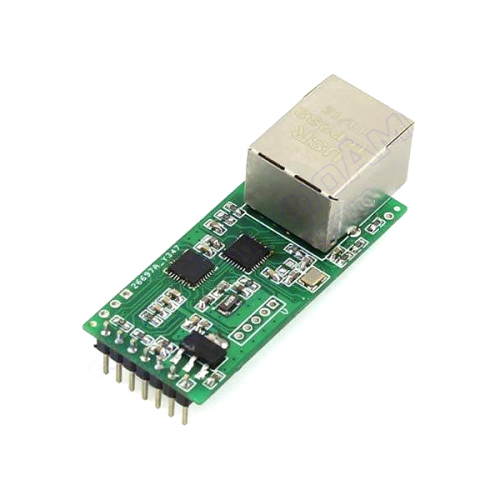

Конвертор UART в Ethernet

UART TO ETH конвертор - простий у використанні високошвидкісний малопотужний модуль перетворювача рівнів UART TTL в Ethernet. Виріб призначений для двобічної транспарентної передачі даних між UART TTL і Ethernet і може бути налаштований через Web-сторінку. Модуль характеризується наявністю 32-розрядного високошвидкісного ARM Cortex-M0 процесора і 10/100 Auto-MDI / MDIX ethernet інтерфейсу, що дозволяє працювати як з прямим, так і з перехресним кабелем. Швидкість передачі даних може бути налаштована в діапазоні від 600bps до 460800 bps з підтримкою 5 варіантів контролю парності: None, Odd, Even, Mark, Space.
Модуль підтримує RFC2217-подібний протокол і здатний взаємодіяти з пристроями, параметри послідовної передачі яких (швидкість, кількість інформаційних біт і т. Д.) можуть змінюватися. Вбудоване програмне забезпечення оновлюється через мережу. Можливе відновлення заводських налаштувань. UART TO ETH підтримує режими TCP Server, TCP Client, UDP Server, UDP Client, HT TPD Client і протоколи IP, TCP, UDP, ARP, ICMP, DHCP, DNS, HTTPD Client.

Конфігурація пристрою можлива не тільки через Web-сторінку, а також за допомогою AT-команд, послідовного протоколу, мережевого протоколу. Протокол конфігурації може бути інтегрований в ваше власне програмне забезпечення (ПО). Модуль забезпечений ПО для конфігурації, CP/UDP тестуванням для роботи з віртуальним послідовним портом VCOM. Виріб поставляється з прикладами програм. Напруга живлення модуля 3.3 В DC або 5 В DC (через окремі контакти). Максимальний робочий струм 160 мА.

Особливості:

• 32-бітний ARM Cortex-M0 процесор;
• Інтерфейс 10/100M Auto-MDI/MDIX Ethernet працює з прямим і перехресним кабелем;
• Автоматичне перепідключення забезпечує надійне TCP з'єднання;
• Підтримка перезавантаження при тайм-ауті (перезавантаження при відсутності даних), яке встановлює час перезавантаження;
• Гнучке кадрування даних послідовного порту, можливість налаштування пакетів;
• Швидкість від 600 bps до 460800 bps, підтримка 5 варіантів налаштування парності: None, Odd, Even, Mark, Space;
• Підтримка призначених для користувача heart beat пакетів;
• Підтримка кастомізованих реєстраційних пакетів, визначення статусу з'єднання, заголовок пакета, що налаштовується, ведення реєстру пакетів з вибраними MAC адресами;
• Підтримка налаштування web-сторінки дозволяє користувачеві налаштувати конфігураційну сторінку модуля;
• Підтримка RFC2217-подібного протоколу дозволяє зв'язуватися з пристроями, параметри яких (швидкість, кількість біт даних і т. д.) можуть змінюватися;
• Підтримка розв'язання доменних імен за допомогою DNS, що настроюється DNS сервер;
• Підтримка DHCP, автоматичне отримання IP або статичного IP;
• Оновлення встановленого програмного забезпечення через мережу;
• Відновлення заводських налаштувань;
• Поставляється з MAC-адресою за замовчуванням (можливе налаштування);
• Доступні робочі режими: TCP Server, TCP Client, UDP Server, UDP Client, HTTPD Client;
• Підтримка протоколів: IP, TCP, UDP, ARP, ICMP, DHCP, DNS, HTTPD Client;
• Налаштування через Web-сторінку, AT-команди, послідовний і мережевий протоколи, забезпечення налаштування протоколу, який може бути інтегрований в ваше власне ПО;
• Виріб поставляється з програмним забезпеченням конфігурації модуля, TCP / UDP тестування, VCOM віртуального послідовного порту;
• Приклади кодів: хост комп'ютер (сокет), VB, C ++, Delphi, Android, iOS і ін.
