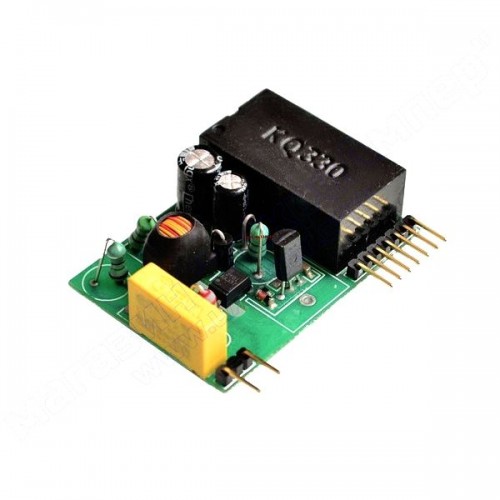

KQ330 Модуль комунікації powerline UART

KQ-330 – 9-вивідний малогабаритний високошвидкісний модуль. Він працює з напругою мережі 220 В  на лінії з частотою 50 або 60 Гц. і забезпечує швидкість передачі даних по ній до 9600 б/с.

Для коректної роботи з датчиками або іншими пристроями, з яких модуль буде зчитувати інформацію, додатково необхідно буде забезпечити йому 5 В живлення. Сигнальні лінії позначені контактами Rx і Tx. Максимальна кількість інформації, що передається одним пакетом, становить не більше 252 байт. Можливо налаштовувати кількість переданої інформації від 1 до 252 байт.

Розташування пінів:

• 1P-AC: 220 В змінного струму;
• 2P-AC: 220 В змінного струму;
• 3P- + 5V: + 5V силове живлення (260mA);
• 4P-GND: цифрова земля;
• 5P- + 5V: + 5V цифрове живлення 11mA;
• 6P-RX: рівень TTL;
• 7P-TX: рівень TTL;
• 8P-MODE-Вибір режиму;
• 9P-NC / RST

Модуль підходить для вуличного освітлення, розумного будинку, пожежної безпеки, будівельного контролю та інших додатків вимагають ліній електропередач для передачі даних на відстань передачі до 1,5 км.

Технічні характеристики:

• Робоча частота: 120 ~ 135KHz;
• Швидкість передачі: 9600 біт;
• Фактична швидкість передачі: 100bps;
• Чутливість прийому: ≤1mV;
• відхилення діапазону: ≥ 60 дБ;
• Пропускна здатність: ≤10KHz;
• Опір ізоляції: 500В ≥500M;
• Електроживлення: DC + 5В, при прийманні: ≤11mA при передачі ≤230mA.
• Робоча температура: -25 C ~ 70 C Вологість ≤90%;
• Розмір: 53 * 38 * 17мм (L * W * H);
• Вага: 28г.
