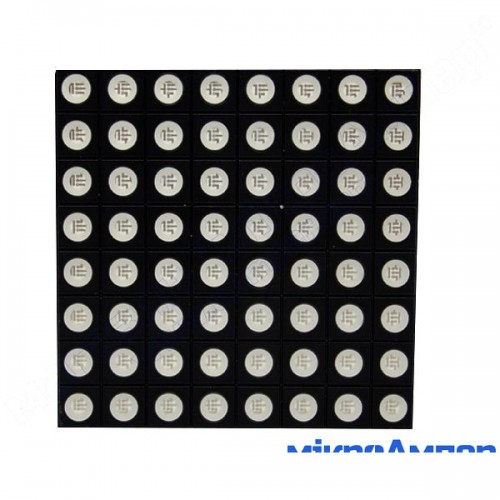

Яскрава світлодіодна RGB матриця 8 на 8 світлодіодів, ширина сторони 60 мм, кількість світлодіодів – 64 шт. Кожен світлодіод може світитися червоним, зеленим або синім кольором. Тип підключення – із загальним анодом. Підключається до контролера Ардуіно за допомогою шилда Colors Shield або можна використовувати безпосередньо з контролером Colorduino. Пряма напруга для світлодіодів червоного кольору нижча, ніж для світлодіодів зеленного і синього кольорів, через що підключення червоних катодів необхідно реалізувати за допомогою обмежувальних резисторів 330 Ом, а сині і зелені катоди під’єднуються через 220-омний резистор. Кожен RGB-світлодіод є трикомпонентним і складається з трьох світлодіодів: зеленого, синього і червоного. Кожен світлодіод має два стани: "включений" і "вимкнений". У разі включення двох кольорів Ви можете отримати проміжні кольори, яких всього сім (R, G, B, RG, RB, GB, RGB). Для того щоб отримати максимально широке охоплення можливих кольорів, використовується широтно-імпульсна модуляція (ШІМ).
Технічні характеристики:
- Розмір точки: 5 мм;
- Інтенсивність світіння: 40 мКд;
- Розміри: 60х60 мм;
- Зворотній струм (макс.): 5 В;
- Сила струму (макс.): 20 мА;
- Піковий струм: 120 мА;
- Потужність розсіювання (макс.): 300 мВт;
- Робоча температура: -40 ~ +80 ℃;
- Температура пайки (макс.): 260 ℃ протягом 5 секунд.
