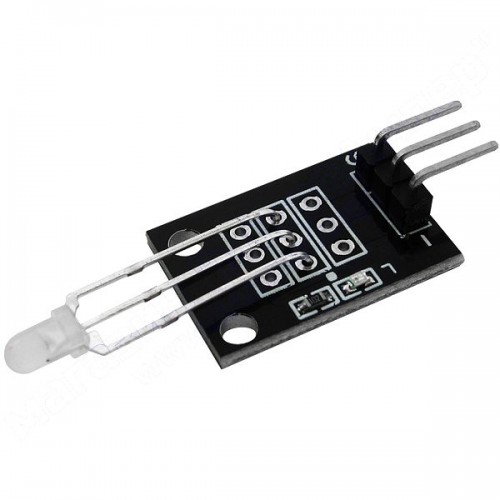

Світлодіод світиться червоним або зеленим світлом. При включенні обох джерел світла світлодіод випромінює світло оранжевого відтінку. Використовується в індикаторах стану різних пристроїв, показує етапи протікання різних процесів. Наприклад, відображає рівень розряду акумулятора: зелене світіння – норма, червоне – потрібна підзарядка. Модуль на основі двоколірного світлодіода 3 мм використовується в приладах, де потрібно показувати дані характеру зайнятий/вільний або не готовий/підготовка/готовий.
Напівпровідники всередині світлодіода мають спільний негативний контакт живлення. Для його включення з'єднують загальний провід модуля KY-029 з негативним полюсом джерела живлення, а позитивний полюс підключають до входів живлення червоного або зеленого кристалів.
Технічні характеристики:
- Напруга живлення: червоний 1,9 – 2,2;
- Напруга живлення: зелений 2,0 – 2,5;
- Необхідний струм кожного джерела світла: 5 – 8 мА;
- Кут огляду: 150 градусів;
- Діаметр світлодіода: 3 мм;
- Розміри плати: 20 х 15 мм.
