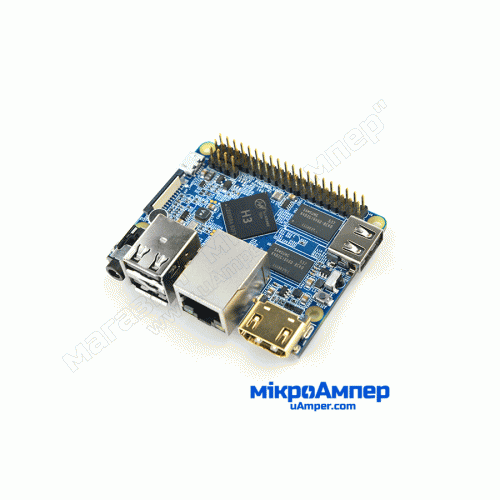

NanoPi M1 – міні-комп’ютер, розроблений та виготовлений FriendlyARM. Винахідники взяли за основу відомий ARM Allwinner H3 процесор. NanoPi M1 значно менший за конкурента Raspberry Pi , але M1, як і Raspberry Pi, базовані на філософії відкритого вихідного коду, та мають однакові виходи GPIO з 40-ка пінів. Це робить плати взаємозамінюваними у проектах та адаптованими один до одного.
NanoPi M1 на невеличкій платформі вміщує багато інтерфейсів та портів.
Крім популярного HDMI, Ethernet, USB-Host, USB-OTG, DVP інтерфейс камери і AVOUT (аудіо і відео), він має вбудований мікрофон, інфрачервоний приймач, послідовний порт налагодження і сумісний 40-контактний роз'єм GPIO (40 подібних до Raspberry Pi пінів).
Плата може живитися через порт MicroUSB.
NanoPi M1 є у наявності в двох варіаціях, з 512Mb та 1GB оперативної пам’яті.
В яких проектах використовують NanoPi M1?
Простір для застосування міні-комп'ютера в різноманітних проектах не обмежений. Все залежить від натхнення та фантазії програмістів і радіотехніків. Перевагою NanoPi M1 перед основними конкурентами є компактний розмір та нижчій ціновий поріг. Саме це дає можливість застосовувати M1 в найдешевших та найкомпактніших проектах без втрати базових характеристик та технічних можливостей. Детальніша інформація за посиланням
GPIO Pin Spec
|
№ піну |
Назва |
№ піну |
Назва |
|
1 |
SYS_3.3V |
2 |
VDD_5V |
|
3 |
I2C0_SDA |
4 |
VDD_5V |
|
5 |
I2C0_SCL |
6 |
GND |
|
7 |
GPIOG11 |
8 |
UART1_TX/GPIOG6 |
|
9 |
GND |
10 |
UART1_RX/GPIOG7 |
|
11 |
UART2_TX/GPIOA0 |
12 |
PWM1/GPIOA6 |
|
13 |
UART2_RTS/GPIOA2 |
14 |
GND |
|
15 |
UART2_CTS/GPIOA3 |
16 |
UART1_RTS/GPIOG8 |
|
17 |
SYS_3.3V |
18 |
UART1_CTS/GPIOG9 |
|
19 |
SPI0_MOSI/GPIOC0 |
20 |
GND |
|
21 |
SIP0_MISO/GPIOC1 |
22 |
UART2_RX/GPIOA1 |
|
23 |
SPI0_CLK/GPIOC29 |
24 |
SPI0_CS/GPIOC3 |
|
25 |
GND |
26 |
SPDIF-OUT/GPIOA17 |
|
27 |
I2C1_SDA/GPIOA19 |
28 |
I2C1_SCL/GPIOA18 |
|
29 |
GPIOA20 |
30 |
GND |
|
31 |
GGPIOA21 |
32 |
GPIOA7 |
|
33 |
GPIOA8 |
34 |
GND |
|
35 |
UART3_CTS/SPI1_MISO/GPIOA16 |
36 |
UART3_TX/SPI1_CS/GPIOA13 |
|
37 |
GPIOA9 |
38 |
UART3_RTS/SPI1_MOSI/GPIOA15 |
|
39 |
GND |
40 |
UART3_RX/SPI1_CLK/GPIOA14 |
DVP Camera IF Pin Spec
| Pin# | Name | Description |
| 1, 2 | SYS_3.3V | 3.3V power output, to camera modules |
| 7,9,13,15,24 | GND | Gound, 0V |
| 3 | I2C2_SCL | I2C Clock Signal |
| 4 | I2C2_SDA | I2C Data Signal |
| 5 | GPIOE15 | Regular GPIO, control signals output to camera modules |
| 6 | GPIOE14 | Regular GPIO, control signals output to camera modules |
| 8 | MCLK | Clock signals output to camera modules |
| 10 | NC | Not Connected |
| Характеристики | |
| Процесор | Allwinner H3, Чотирьохядерний процесор Cortex-A7@1.2GHz |
| Оперативна пам'ять | 512 МБ / 1 Гб |
| Живлення | |
| Напруга | 5V DC |
| Струм | 2А |
| Додаткові характеристики | |
| Операційна система | U-Boot, Ubuntu MATE, Debian |
| Додатково | GPU: Mali400MP2 @ 600MHz, підтримує OpenGL ES2.0 Можливість підключення: 10 / 100M Ethernet Аудіо: 3,5 мм аудіо-роз'єм / Via HDMI Мікрофон: вбудований ІЧ-приймач: Вбудований USB Host Тип A, USB 2.0 х 3 MicroSD слот х 1 MicroUSB: для передачі даних і живленням, OTG Відео вихід: HDMI 1.4 1080P, CVBS DVP-камера Інтерфейс: 24pin, 0.5mm крок FPC Debug Serial Port: 4Pin, контактний роз'єм 2,54мм GPIO: 2,54мм відстань між 40pin, сумісний з GPIO Raspberry Pi. Включає UART, SPI, I2C, IO та інші інтерфейсів. LED індекація живлення та роботи системи |
