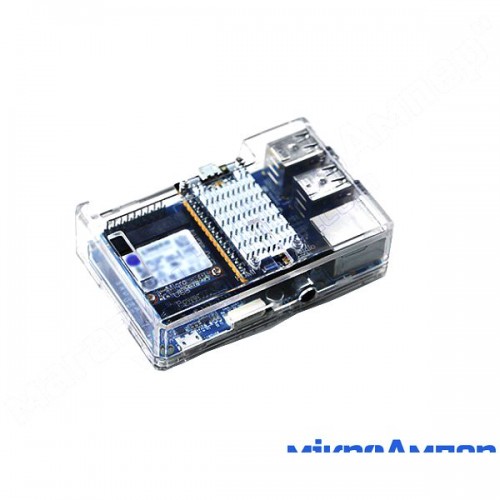

NanoPi Duo набір для початківців

Даний набір для початківців користується великою популярністю - як правило його замовляють багато покупців відразу ж разом із самою платою NanoPi, яку також можна придбати окремо. Часто стартові набори купувати не вигідно, так як деталі, що йдуть з ними в комплекті, мають погане співвідношенням ціни і функціоналу, але в даному випадку кожний елемент що входить до набору, є дуже корисним, якісним і знадобиться в процесі роботи з платою. У набір входить безпосередньо сама плата NanoPi Duo з 512 мегабайтами оперативної пам'яті - це плата, побудована на сучасній високопродуктивній апаратній платформі в основі якої лежить чотирьохядерний процесор. Комп'ютер працює на операційних системах Ubuntu, Debian і u-boot, завдяки чому за допомогою нього можна запускати безліч різних готових додатків, а також писати самостійні програмні рішення.

До набору входить Mini-Shield – плата з чотирма USB-портами, Fast Ethernet портом, мікроUSB-портом для живлення, чотирьох-контактним портом налагодження, який підключається до плати через USB кабель що йде в комплекті, вбудованим мікрофоном, AV-портом і вісімнадцяти-контактними колодками розширення J4. Також там можна побачити два основних чіпа: FE1.1sUSB2.0 hub і JMicronJMS567USB для SATA. На нижньому боці плати, можна побачити маркування назв входів / виходів, а також додатковий 6-контактний роз'єм послідовного периферійного інтерфейсу. Shield має такі ж розміри, як і плата Raspberry Pi3, тому корпус повинен підходити до плати і насправді в стартовому комплекті плата схожа на Raspberry Pi, а також в тому ж місці розташовані відкриті роз’єми і порти. Якщо закріпити радіатор зверху гайками, то болти будуть вище, ніж сам радіатор і це завадить закрити корпус, так як на верхньому рівні недостатньо місця – це варто врахувати при складанні конструкції.

До стартового набору входять:

• Плата NanoPi Duo 512MB RAM з припаяними контактними колодками;
• Акриловий корпус;
• Плата mini-Shield;
• Радіатор;
• microUSB - USB кабель;
• USB-UART плата налагодження;
• Карта пам'яті 16Gb microSD;
• Два посібники користувача на англійській і китайській мовах.

Технічні характеристики плати NanoPi Duo:

• Напруга живлення: 5 В;
• Максимальний споживаний струм: 2 A;
• Процесор: SoC: Allwinner H2+, Quad-Core Cortex A7 @1.2 ГГц;
• Графічний процесор: GPU: MaH400MP2 (5) 600 МГц, Підтримка OpenGL ES2.0;
• Оперативна пам'ять: DDR3 RAM: 512 Мб;
• Слот розширення пам’яті: microSD;
• Мережевий інтерфейс: 100 Мбіт Ethernet port;
• Аудіо вихід: 3.5мм роз'єм і HDMI порт;
• Мікрофон: 1 на материнській платі;
• Інфрачервоний порт: стандартний ІЧ приймач;
• USB порти: Host 3x USB 2.0;
• Micro USB порт: OTG порт, передача даних і вхід живлення;
• Відео вихід: HDMI 1.4A, 1080P, CVBS;
• Інтерфейс камери: 0.5 мм роз'єм FPC 24 контакту;
• Налагоджувальний послідовний порт: 4-х контактний з кроком 2.54 мм;
• GPIO входи / виходи: 2.54 мм 40 контактний, сумісний з Raspberry Pi GPIO, включаючи UART, SPI, I2C, PWM і т.д.;
• Кнопки: Живлення і Скидання;
• Індикатори: Живлення і Системний;
• Розміри плати: 64 x 56 мм, чотиришарова плата;
• Підтримувані ОС: u-boot, Ubuntu-MATE, Debian.
