Mini Shield для NanoPi NEO Core/ Core2 - користувальницький SDK основної плати, який розроблений для NanoPi NEO Core і NanoPi NEO Core2. Він має Ethernet порт, послідовний порт (UART) для налагодження, аудіо, USB порт і вбудований SATA M.2 SSD-інтерфейс для підключення SSD формату 2242. Вбудований мікрофон і 3,5 мм аудіороз'єм для запису і відтворення звуку. також на платі є доступ до додаткових GPIO NanoPi NEO Core / Core2. Кнопка та ІЧ-приймач, що використовується для роботи з дистанційним управлінням. Посадочне мысце для SPI Flash (SOP8-200mil) також доступне для використання. Він має ті ж розміри і монтажні отвори, як у Raspberry Pi. Вся плата добре впишеться у корпус RPI.
Характеристики:
- Той же форм-фактор, що і RPi, цілком може вписатися в корпус RPi
- USB-хост: 2;
- 1 х послідовний порт налагодження і 1 х порт Ethernet;
- 1 х аудіовхід і 1 х аудіовихід;
- 13-контактний штирьовий роз'єм GPIO: 2;
- Кнопка: 1;
- M. 2 2242 SSD-інтерфейс: 1;
- ІЧ-приймач: 1;
- PCB розмір (мм): 85 х 56.

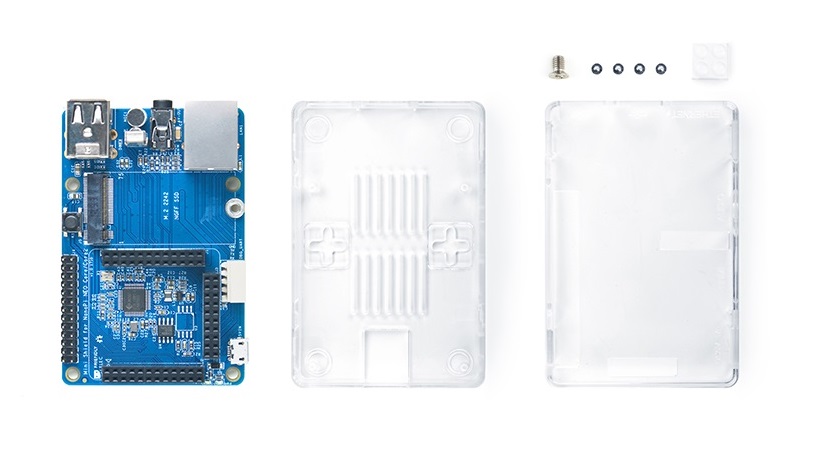

Комплектація
1х Mini Shield для NanoPi NEO Core/ Core2
1x Прозрий корпус
1х Болт для кріплення SSD
