Модуль кнопки

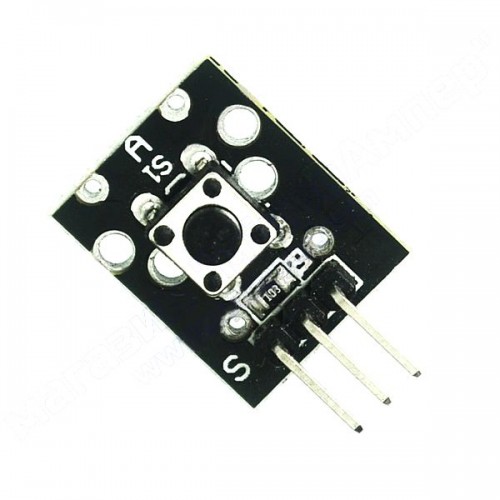

Модуль тактової кнопки

Модуль KY-004 дозволяє змонтувати кнопку на передній панелі невеликого приладу завдяки отворам в платі. Під час використання модуля кнопки полегшується макетування схем. Вона використовується в схемах і приладах побутового, офісного та метрологічного призначення. Кнопки такого класу розташовані під клавішами миші. Кнопка містить резистор на 10 кОм.

Кнопка має пару контактів. Вони замикаються при натисканні і розмикаються під час відпускання. Якщо призначення кнопки у схемі – просте з'єднання ліній при натисканні, то використовується тільки 2 провідника сполучені з контактами "I", а також з центральним контактом. Модуль дозволяє забезпечити високий потенціал виходу у відпущеному стані. При цьому на контактуючий "S" подається напруга необхідної величини (частіше всього це напруга живлення). В цьому випадку використовується 3 дроти.

Технічні характеристики:

• Граничний режим комутованої напруги - 12 В;
• Граничний режим комутованої струму - 50 мА;
• Опір замкнутих контактів - 50 мОм;
• Опір розімкнутих - 100 МОм;
• Кількість натискань - 100 000;
• Температура повітря в роботі - від -25 до 105 ºC;
• Розміри - 25 x 16 x 10 мм.
