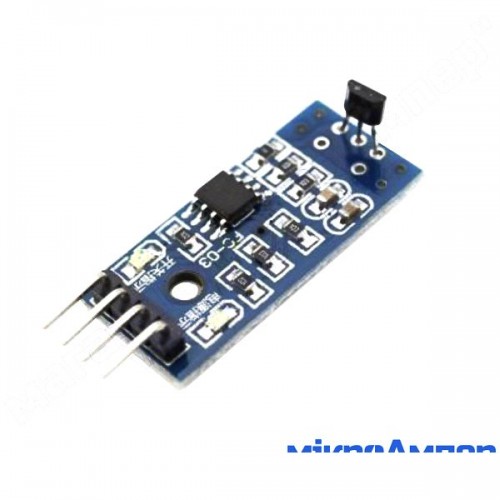

Модуль датчика Холла LM393

У цьому модулі датчика Холла використовується датчик Холла A3144E здатний виміряти ефект Холла, який являє собою різницю напруги на електричному провіднику, поперек електричного струму в провіднику, а також магнітне поле, перпендикулярне струму. Схема компаратора робить вихідний сигнал більш надійним. Свою назву даний пристрій отримав завдяки одному зі співробітників балтиморського університету Е. Холла, який в кінці ХІХ століття відкрив ефект виникнення напруги на краях напівпровідникової пластини при зміні магнітного поля, в якому вона знаходиться. Іншими словами, якщо спеціальну пластинку помістити в місце, де буде періодично проскакувати магніт або що-небудь, що може змінити наявне магнітне поле, наприклад, металевий предмет, то на її краях будуть з'являтися імпульси напруги, а вони в свою чергу можуть використовуватися електронікою в якості сигналів до дії. Одна з ключових переваг подібних датчиків - відсутність будь-яких елементів котрі механічно контактують між собою, а це означає, що немає зносу і, як наслідок, тривалий термін безвідмовної роботи вузла. Модуль датчика Холла LM393 знаходить широке застосування в робототехніці - завдяки своїй компактності, енергоефективності та корисному функціоналу його застосовують в самих різних пристроях, тому використання обмежується лише вашою фантазією.

Технічні характеристики:

• Напруга живлення: від 3,3 до 5,5 В;
• VCC: від 3,3 до 5,5 В;
• Струм вихідного сигналу: до 16 мА;
• У схемі компаратора вихідний сигнал надійніший;
• GND: є;
• DO: цифровий вихід;
• AO: Аналоговий вихід;
• Розмір: 32 мм x 14 мм;
• 3-мм отвір для гвинта;
• Індикатор живлення і індикатор цифрового виходу.
