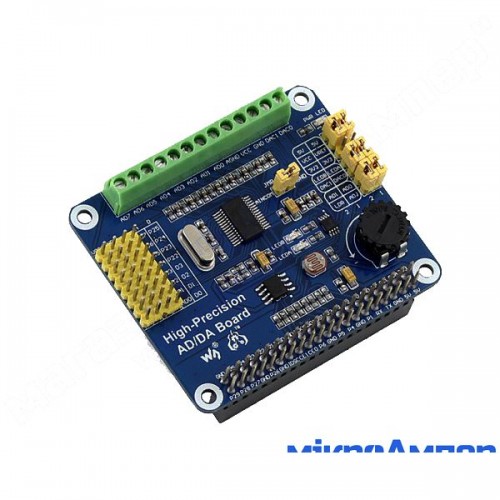

WaveShare Плата розширення AD DA RPi

WaveShare Плата розширення AD DA RPi являє собою високоточний аналоговo-цифровий перетворювач від Waveshare. Дана модель сумісна з моделями Raspberry Pi Model A +, Raspberry Pi Model B + і Raspberry Pi 2 Model B. Плата також маэ цифро-аналоговий перетворювач.

Нижче поданий опис встановлених компонентів:

• Інтерфейс GPIO для підключення Raspberry Pi;
• Вхідні / вихідні гвинтові клеми АЦП / ЦАП;
• Вхідні контакти АЦП. Роз'єм сумісний з багатьма модулями Waveshare з допомогою стандартного інтерфейсу;
• 7.68 M асцілятор;
• LM285-2.5 - забезпечує опорну напругу для АЦП чіпа;
• Фоторезистор;
• LED індикатори;
• 10 К потенціометр;
• DAC8532 - 1 бітовий, високоточний, двоканальний ЦАП;
• індикатор живлення;
• ADS1256 - 24 бітний АЦП високої точності на 8 каналів (4 диференціальних входу);
• Джампер тестування АЦП;
• Джампер тестування ЦАП;
• Джампер перемикання напруги.
