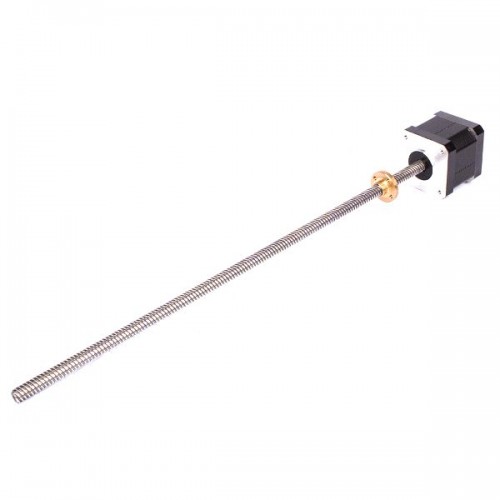

Вже знайомий нам кроковий двигун Nema17, але не з валом, а із вбудованим трапеційним гвинтом і латунною гайкою. У конструкціях 3D-принтерів використовується для вертикального лінійного переміщення по осі Z. Передача гвинт-гайка слугує механізмом для перетворення обертального руху в поступальний. Вал не з'ємний, він запресований у ротор двигуна. Вал з чотирьохзахідною трапеційною різьбою кроком 2 мм. Гайка має 4 отвори з різьбою М3 для кріплення. Двигун потужний, надійний, з гарною здатністю залишатися прохолодними завдяки своїй висоті 40 мм і обмеженості 1.68 A на фазу. Використовує лише 1.68 А для крутного моменту 4 кг.см.Такий кроковий двигун сумісний із 3D-принтерами Scalar. Його також можна використовувати на будь-яких стандартних 3D-принтерах, таких як: Prusa, Mendels або навіть невеликих верстатах з ЧПУ.
Кабель для підключення двигуна в комплект не входить.
Характеристики:
- Модель: KS42STH40-1684A-350
- Сумісний із стандартом NEMA17
- Кількість фаз: 2
- Кут кроку: 1.8 °
- Кількість кроків на оберт: 200
- Переміщення на оберт 8 мм
- Фазовий струм: 1.68 A
- Фазовий опір: 1.4 Ом
- Крутний момент: 4 кг.см.
- Інерція ротора: 54 мкм²
- Розміри двигуна: 41 х 41 х 40 мм
- Вага: 404 г
| Характеристики | |
| Діаметр | валу - 8 мм; гайки - 22 мм |
| Діапазон температур | -20 °C до +50 °C |
| Модель | KS42STH40-1684A-350 |
| Різьба | отворів на гайці - М3; гвинта - 4-західна трапеційна (крок 2 мм, хід 8 мм) |
| Довжина | валу - 350 мм |
