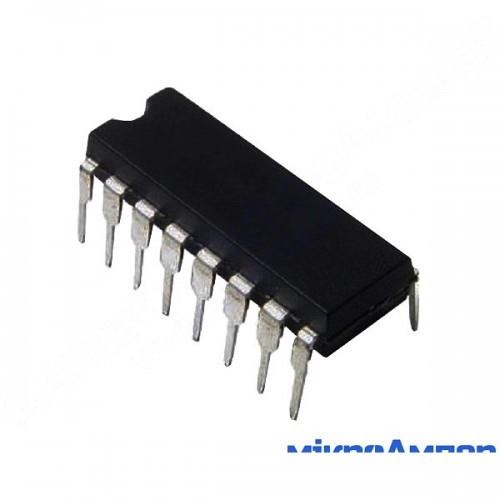

Серія ULN2003AN від Texas Instruments – це транзисторні масиви Дарлінгтона, які характеризуються високою напругою і високим струмом, в корпусі PDIP. Кожен з них містить сім пар NPN Дарлінгтона, які мають виходи загального емітера високої напруги і відкритого колектора з загальними катодними затискними діодами для перемикання індуктивних навантажень. Струм колектора, розрахований для однієї пари Дарлінгтона, становить 500 мА, а пари Дарлінгтона можна використовувати паралельно для підвищення струму. Пристрої ULN2003A мають базовий резистор серії 2.7 КоМ для кожної пари, призначений для роботи безпосередньо з TTL або 5V CMOS-пристроями. Пристрої підтримують драйвери реле, драйвери лампи, драйвери дисплея (світлодіодні і газорозрядні), лінійні драйвери і логічні буфери.
Особливості:
- Номінальний струм колектора одного ключа: 0,5 А;
- Максимальна напруга на виході: до 50 В;
- Захисні діоди на виходах;
- Вхід адаптований до всіляких видів логіки;
- Можливість застосування для керування реле.
