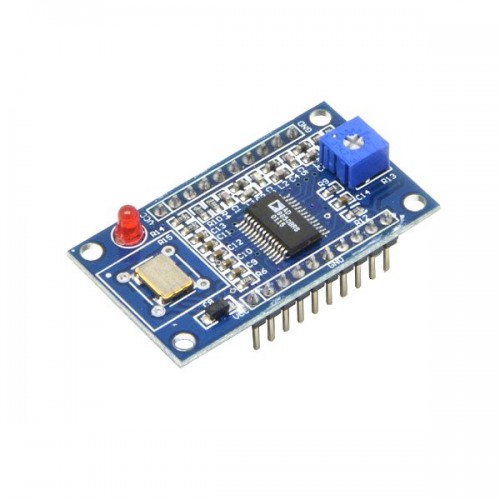

AD9850 - це високоінтегрований пристрій, який використовує вдосконалену технологію DDS у поєднанні з внутрішнім високошвидкісним високопродуктивним цифровим перетворювачем та компаратором, щоб сформувати повний цифрово-програмований синтезатор частоти та функцію генератора тактової частоти.
Генератор може видавати з 4-х виходів 2 синусоїди і 2 меандра на частотах до 40 МГц, зсунутих між собою на певний кут (задається програмно). На платі розташований потенціометр (змінний резистор), який використовується для задання скважності меандру.
Корисні посилання:
Документація
| Характеристики | |
| Інтерфейс | послідовний і паралельний |
| Вихідний струм | 10.24 мА (при Rset=3,9 кОм) |
| Діапазон температур | –40°C до +85°C |
| Кількість | розрядів ЦАП: 10 |
| Крок | завдання частоти: 0.029 Гц |
| Напруга | 0.4-4.8 В |
| Потужність | 380 мВт при 125 МГц (5В), 155 мВт при 100 МГц (3.3В) |
| Струм споживання | 95 мА (при fin=125 МГц) |
| Частота | 0-40 МГц |
