FM стереорадіомодуль TEA5767 працює як із власним мікроконтролером, так і спільно з поширеними платами розробок на зразок Arduino, Raspberry Pi або інших. На виході УКХ приймача встановлена мікросхема звукового підсилювача для навушників - TDA1308.
Адреса модуля на шині I2C має значення 0x60. Команди, що передаються модулю TEA5767 по шині I2C, являють собою послідовність з п'яти байт.
Приймач має попередні налаштування для отримання звукового телемовлення Японії на частоті 108 МГц. Цифровий УКХ приймач TEA5767 може працювати в режимі пошуку радіостанції. Пошук зупиняється, коли виявлена станція, що має рівень сигналу вище заданого порогового значення. У разі прийому слабкого сигналу відбувається перемикання з режиму стерео в режим моно.
Особливості:
- Має діод захисту від зворотної полярності
- Датчик фільтрації вихідної потужності
- Безпосередньо роз'єми антени та навушників
- I2C шина зв'язку
- Мультиконденсатор, комбінований фільтр
- Синій світлодіодний індикатор живлення
- Без необхідності регулювання проміжної частоти
- Висока чутливість (малошумний ВЧ вхідний підсилювач)
- Висока потужність автоматичного посилення управління AGC ланцюга

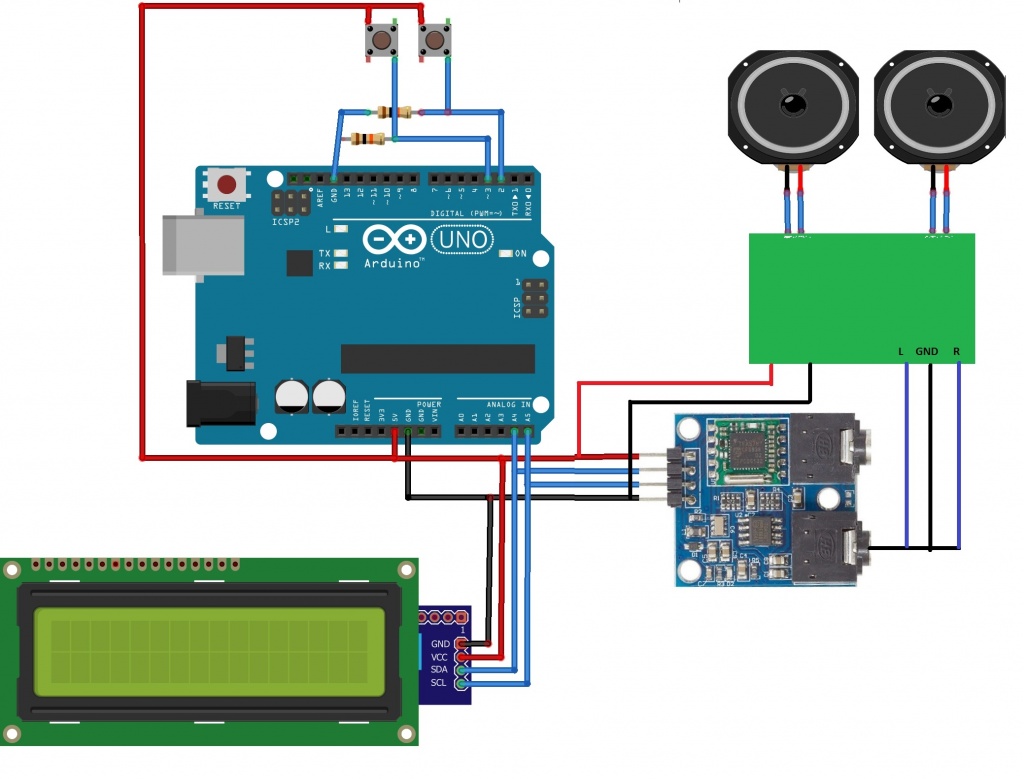

Приклади підключення динаміків до модуля та проект створення радіоприймача на базі TEA5767 наведені нижче:
Корисні посилання:
Мікросхема TEA5767HN
Електрична схема TEA5767
Приклад 1 роботи TEA5767HN спільно з Raspberry Pi
Приклад 2 роботи TEA5767HN спільно з Raspberry Pi
| Характеристики | |
| Індикація | Живлення |
| Інтерфейс | I2C; аудіо-інтерфейс 3.5 мм |
| Мікросхема | TEA5767 |
| Напруга | 5 В |
| Опір | навушників 32 Ом |
| Розмір | 31х30 мм |
| Частота | 76-108 МГц |
