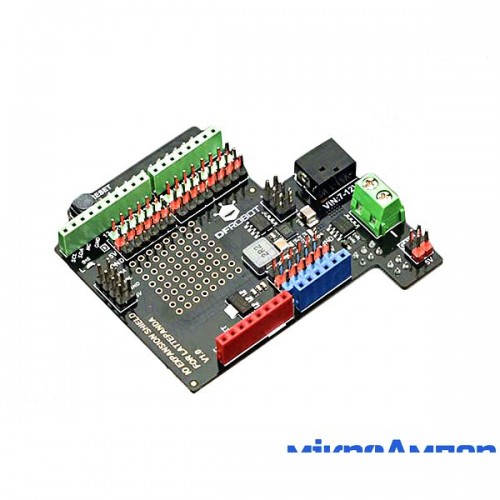

Плата розширення Gravity IO для LattePanda

Міні-комп'ютер LattePanda з моменту появи в продажу знайшов дуже велику популярність завдяки тому що при досить невисокій вартості здатний похвалитися високими технічними характеристиками і здатністю працювати з операційною системою Windows 10. Комп'ютер підтримує різні плати розширення, але його недоліком, який довгий час доводилося вирішувати обхідними шляхами була відсутність грамотного поділу GPIO виводів які необхідні для того щоб пристрій міг працювати з периферією призначеною для Arduino. Тепер цю проблем можна залишити в минулому - достатньо скористатися платою розширення Gravity IO.

Дана плата має дуже зручний інтерфейс - порти розбиті по областях застосування забезпечуючи зручність при підключенні зовнішніх пристроїв. Кожен штир має порт живлення VCC і GND, сумісний з інтерфейсом Gravity-3Pin Color, підтримує сотні датчиків і модулів. Також варто наголосити на тому, що дана плата розширення дозволяє використовувати джерело живлення з широким діапазоном для живлення плати і пристроїв через термінальний порт DC 2.1 або DC, максимум 2 А при виводі 5 В IO. Якщо ви хочете використовувати джерело зовнішнього живлення то не здійснюйте живлення LattePanda через USB щоб виключити пошкодження міні-комп'ютера.

Технічні характеристики:

• Вхідна напруга: 7 ~ 12 В.
• Вихідна напруга: 5 В.
• Інтерфейс вводу: DC 2.1; 2-контактний дріт.
• Максимальний вихідний струм для портів 5 В: 5 A.
• Максимальний вихідний струм для портів 3,3 В: 1 A.
• Сумісність: LattePanda, Arduino Leonardo.
• Інтерфейс Digital Gravity: х14.
• Інтерфейс Analog Gravity: х6.
• llC порт: х2.
• ICSP порт: x1.
• Габарити: 70 мм х 68 мм.
