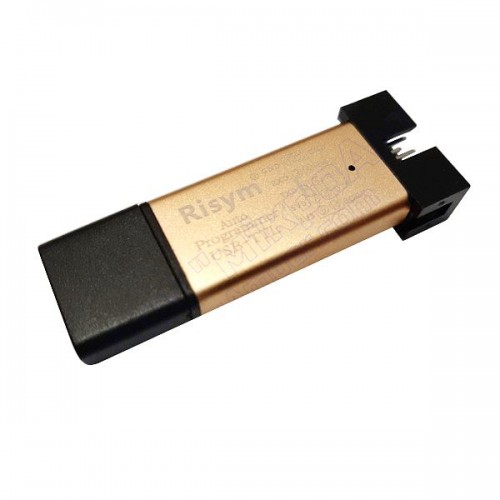

Цей USB - UART автопрограматор реалізує підтримку програмування MCU рівнів 3.3В та 5В для мікроконтролерів STC-серії. Для програматора характерна відсутність частого відключення живлення на мікроконтролері, програма автоматично завантажується без холодного запуску.
Напруга живлення програмованого мікроконтролера STC повинна бути стабільною, не дуже низькою і не дуже високою. Серія F використовує напругу 5.0В, серія L - 3.3В, серія W використовує широкий діапазон напруг 3.3-5.0В.
Перевірте, що в останній раз в STC-ISP була обрана опція завантаження з розрахунком на зовнішній кварцовий резонатор. Якщо це було зроблено, але кварцовий резонатор не підключений, то схема не буде працювати. Для правильності установки затримки завантаження в STC-ISP (download delay) рекомендується вибрати "use a longer power-on reset delay".
Примітка: для програмованого пристрою, який використовує живлення 3.3В, замість MAX232 потрібно застосувати MAX3232. Майте на увазі, що деякі полегшені версії Windows можуть працювати неправильно з утилітою програмування STC-ISP, тому використовуйте повні версії Windows.
Карта пінів програматора:
1. GND
2. GND
3. RXD
4. EN
5. TXD
6. RTS
7. 5V0
8. DTR
9. 3V3
10. BOOT
| Характеристики | |
| Інтерфейс | USB, ISP |
| Захист | Запобіжник 500 мА |
| Кількість пінів | 10 |
| Матеріал | корпусу - алюміній |
| Напруга | 3.3 і 5В |
| Розмір | 56 мм х 20 мм х 8 мм |
| Сумісність | Windows 7, 8, 10 (бажано 64-бит) |
| Швидкість | 112.5 кбіт/с |
