USB Аналізатор логіки – це пристрій, який призначений для аналізу логічних рівнів різних мікроконтролерів і периферії для них, або іншими словами реверс інжинінг. Цей електронний пристрій буде корисним для тих, хто займається під’єднанням різного роду периферійних пристроїв до мікроконтролерів.

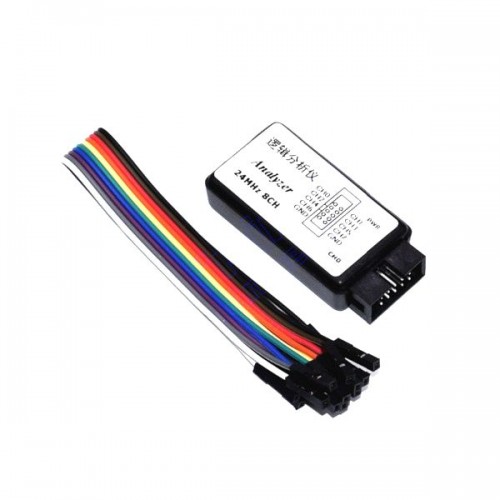

Ззовні на пристрої з однієї сторони розташований USB-роз’єм, з іншої – роз’єм на 10 пінів і з розпінковкою на корпусі. Всередині розташована плата, на якій розміщений мікропроцесор з високошвидкісним USB інтерфейсом і шинний формувач. На вході Аналізатора стоять струмообмежуючі резистори 100 Ком і конденсатори 5 пФ.
Для під’єднання аналізатора в комплекті ідуть 10 проводів на штиркові контакти.
Програмне забезпечення
Для аналізатора підходить стандартне програмне забезпечення USBee Suite. або sigrok
Переваги:
- Невеликі габарити;
- Доступна ціна;
- Простота під’єднання;
- Зручність користування.
Технічні характеристики:
- Вхід на 8 каналів;
- Індикатори: живлення і стану логічних входів;
- Підтримувані частоти дискретизації:24МГц, 16МГц, 12МГц, 8МГц, 4МГц, 2МГц, 1МГц, 500КГц, 250КГц, 200КГц, 100КГц, 50КГц, 25КГц;
- Кількість збережених значень одного виміру: 10000.
Корисні посилання
програмне забеспечення якщо не знаходить msvcr100.dll, треба встановити Microsoft Visual C++ 2010 Redistributable Package
