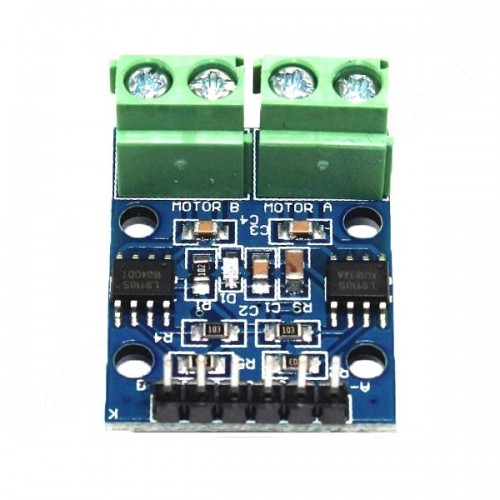

Драйвер двигунів L9110S

Модуль L9110S поєднує в собі вузол управління і силовий вузол у вигляді Н-мосту. У довідкових даних говориться, що у мікросхеми низький струм споживання в режимі спокою (2 мкА), широка межа напруги живлення (2,5-12 В), постійно віддається в навантаження струм до 800 мА (пікового до 2 А), невелика напруга насичення і сумісність з рівнями сигналів ТТЛ і КМОН. На виході є діоди для захисту від перепадів струму у випадку з індуктивним навантаженням. Робоча температура від 0 до 80 °C. Мікросхема має вісім виводів, два з яких (5 і 8) є загальними, і приєднуються до мінуса живлення, а на два інших (2 і 3) подаються через плюс напруги живлення. Виводи 1 і 4 є виходами, а 6 і 7 відповідними входами драйвера.

Мікросхему можна використовувати для двигунів дитячих іграшок, для крокових двигунів або в перемикачах полярності напруги.

Технічні характеристики:

• Напруга живлення: від 2,5 до 12 В;
• Логічні рівні сумісні з: 3,3 і 5 В логікою;
• Два незалежних виходи: до 800 мА кожен;
• Максимальна перевантажувальна здатність: 1.2 А;
• Робочий діапазон: 0 до 80 °С.
