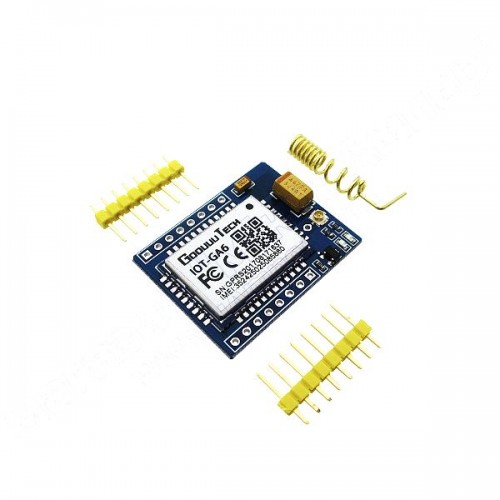

GPRS/GSM модуль IOT-GA6

IOT-GA6-B mini  від Goouuu Tech– мініверсія GSM / GPRS плати розробки на базі модуля IOT-GA6. Пристрій підтримує дводіапазонну GSM / GPRS мережу, доступну для дистанційної передачі GPRS і SMS даних. Плата має компактні розміри і низьке споживання струму. З допомогою методу економії електроенергії споживання струму складає всього 3 мА в режимі очікування. A6 Mini здійснює зв'язок з мікроконтролером через порт UART, підтримує різні стандарти, в тому числі GSM 07.07, GSM 07.05. Модуль сумісний з українськими стільниковими операторами, споживає мало струму, продається на платі із зовнішнім живленням від 5В. Прямим аналогом модуля є AiThinker A6 mini.

Якщо модуль не підключається до мережі, уважно перевірте правильність встановлення сім-карти: вона має бути встановлена клнтактами до плати і зрвзаним кутком на зовні.

Технічні характеристики:

• Робоча частота: на чотирьох частотах, 850/900/1800/1900 MHz;
• Робоча напруга: 4.5-5.2 В DC;
• Робочий струм: максимум 2А;
• Сила струму в режимі сну: 5 мА;
• Швидкість передачі: 115200 біт і також вона може бути встановлена за допомогою команди AT;
• Напруга логічного інтерфейсу: 3.3 В;
• Контактний крок: 2,54 мм.

Особливості:

• Вбудований тримач MicroSIM-карти;
• Інтерфейс зв'язку: послідовний порт;
• Можливість і відповідати на телефонні дзвінки за допомогою гарнітури і мікрофона;
• Відправлення та отримання SMS-повідомлень;
• Передача і прийом даних GPRS (TCP / IP, HTTP і т.д.);
• Можна використовувати для тестування модуля Ai Thinker GPRS A6;
• Вбудований конектор антени: IPX.

Технічні характеристики антени:

• Частота: 780MHz ~ 960MHz, 1710 ~ 2170MHz;
• Коефіцієнт посилення антени: +2,0 ± 0,7 дБі 880 МГц, 2,0 ± 0,7 дБі 1800 МГц;
• Коефіцієнт стоячої хвилі (S.W.R):  <= 2,0 2100 МГц ~ 2500 МГц;
• Вихідний опір : 50 Ом.

Корисні посилання

Перелік і опис АТ команд (англійською)

Схеми приклади і програмне забеспечення від виробника (китайською, англійською)
