ODROID-N2+ 2GB

ODROID-N2+ - це одноплатний комп'ютер нового покоління, який став ще потужнішим, ще надійнішим і ще швидкішим, ніж попередня модель N1.
Основний процесор N2+ виконано на архітектурі big.Little, яка об'єднує кластер з чотирьохядерного процесора ARM Cortex-A73 і двохядерний кластер Cortex-A53 з новим поколінням GPU Mali-G52.

Завдяки сучасній кремнієвій технології 12-нм та використанню металевого повнорозмірного радіатора, який забезпечує надійну і тиху роботу комп'ютера, ядра A73 працюють на частоті 2,4 ГГц без тротлінгу.
Продуктивність основного багатоядерного процесора зросла приблизно на 20%, а графічного - на 10% у порівнянні з N1. Оперативна пам'ять DDR4 RAM N2 працює на частоті 1320 МГц з низьким енергоспоживанням (лише 1,2 В).

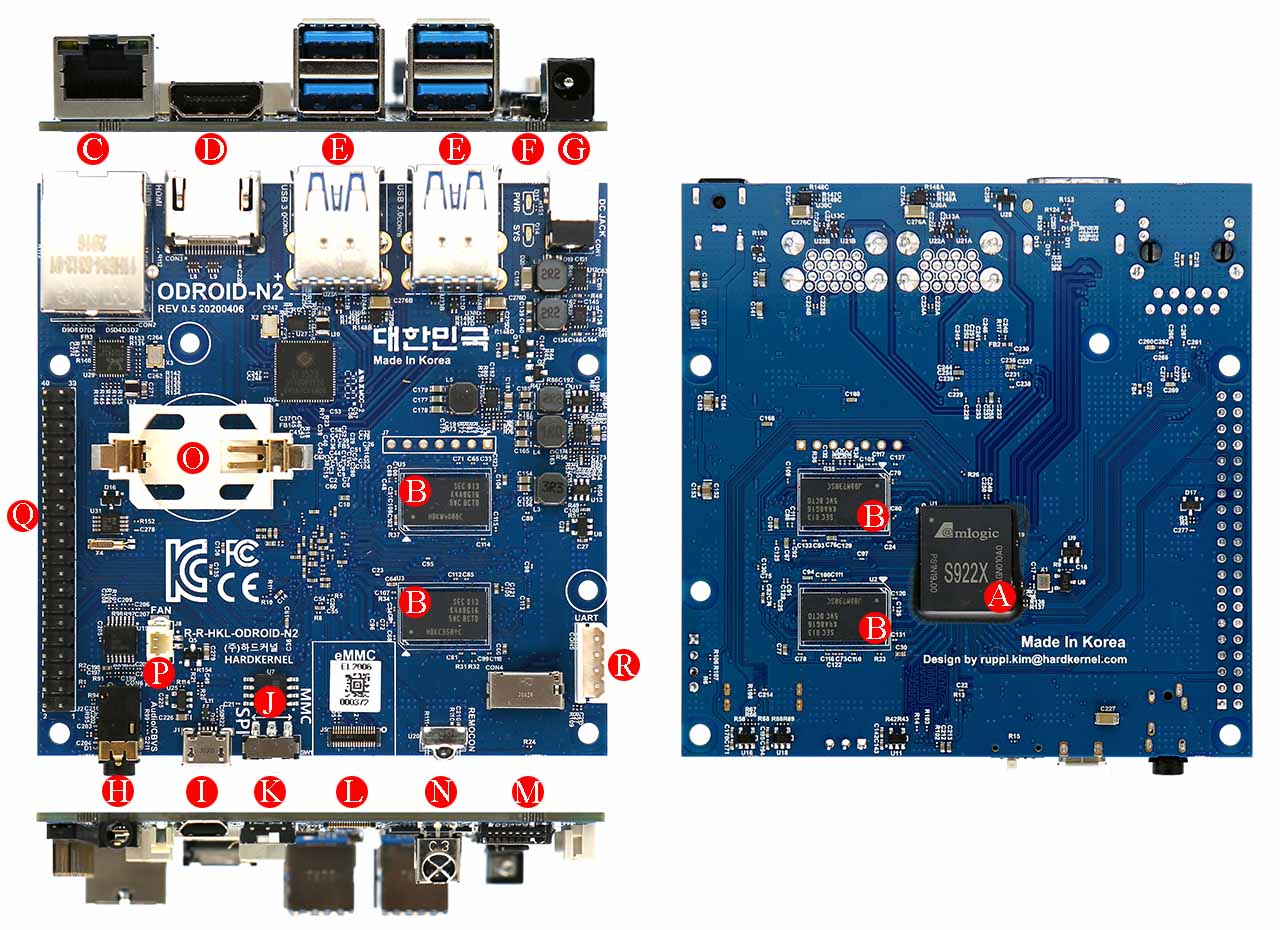

Великий повнорозмірний радіатор призначений для оптимізації розсіювання тепла процесора і оперативної пам'яті та мінімізації тротлінгу. Процесор розташований на нижній стороні друкованої плати для забезпечення кращих теплових показників.

Графічний процесор Mali-G52 працює на частоті 846 МГц, що на 10% швидше, ніж Mali-Т860МР4, який встановлено в ODROID-N1. Mali-G52 - це другий графічний процесор заснований на базі популярного процесора Bifrost від ARM. В середині нього знаходяться два ядра, які займаються обробкою шейдерів, і в кожного на борту є по 3 виконавчі юніти - те, що виробник називає MP6. Потужність Mali-G52 тестували за допомогою бенчмарку glmark2-es2 у режимі “-off-screen”. Результати показали, що графічний процесор у ODROID-N2 на 30% швидший, ніж встановлений у попередній версії N1, і на 70% швидший за встановлений у ODROID-XU4.

Температурні показники
Для тестування “просідання” частоти від нагріву, фахівці з hardkernel запускали декілька тяжких бенчмарків, які б повністю навантажували як центральний, так і графічний процесори та моніторили показники температури. Тест проводився в приміщенні з температурою в 35 °С і показники не піднімалися вище 75 °С (див. графік нижче). Таким чином, для виконання більшості задач, охолодження у вигляді стокового радіатора має бути достатньо.

USB 3.0
Заміри швидкості передачі даних через порт USB проводилися за допомогою SSD, підключеного по USB. Середній показник склав близько 340 МБ/с - цього має бути достатньо для багатьох додатків і програм.
Оскільки всі 4 порти USB підключені до одного корневого хабу, передача даних може бути нижчою від заявленої, якщо всі 4 порти будуть зайняті одночасно.

EMMC
Швидкість обробки даних на запис та зчитування складає 125МБ/с та 150МБ/с відповідно.

Micro-SD
При використанні правильно реалізованого маштабування напруги на Ultra High Speed Micro-SD (UHD), можливо досягти швидкості зчитування і запису до значень 70МБ/с і 55МБ/с відповідно.
Попередня система на чіпі S905 не була спроможною активувати режим UHS, якщо система запускалася з модуля пам’яті EMMC. Однак, нова S922X здатна на це.

Цифро-аналоговий перетворювач звуку
ODROID-N2+ має на борту високоякісний 384 кГц / 32-бітний стереоаудіовихід.
Динамічний діапазон складає близько 100 дБ, і коефіцієнт нелінійних спотворень при цьому нижчий за 0.006%. Можна насолоджуватися якісним Hi-Fi звуком без дорогих зовнішніх ЦАП.

Запуск від SPI Flash пам’яті
ODROID-N2+ може запускатися із вбудованої SPI Flash-пам’яті, а не тільки з модулів SD чи EMMC-пам’яті.
Об’єм SPI пам’яті складає 8 МБ і може містити в собі bootstrap, U-boot та ramdisk з “Petitboot”. Програма “Petitboot” - це дружній і зрозумілий інтерфейс, що дозволяє користувачеві обирати в який спосіб запускати плату.
На жаль, шина SPI і S922X ділять між собою один інтерфейс з модулем EMMC, а тому завантаження з SPI Flash-пам’яті доступне лише за підключеного модуля EMMC.

RTC
ODROID-N2+ має вбудований годинник реального часу - NXP PCF8563 - який підключено до шини I2C і може використовувати додаткову батарею як альтернативне джерело живлення, якщо відсутнє основне. Оскільки годинник реально споживає менше 1 мкА, то від однієї батарейки CR2032 він може прожити до 10 років.

GPIO
GPIO піни у N2+ аналогічні пінам на ODROID-C2 і повністю підтримують роботу з 3.3В, в той час як N1 - лише з 2.8 В.

Живлення
Режим сну: 0.2 Вт
Стан спокою: 1.6 - 1.8 Вт
Під максимальним навантаженням(стрес-тест): 5.2 - 5.3 Вт

Технічні характеристики:

• Процесор: Amlogic S922X, 6-ядерний Cortex-A73(2.4ГГц) + 2-ядерний Cortex A53(2.0ГГц);
• Оперативна пам'ять: DDR4 2Гб;
• Пам'ять: EMMC (8/16/32/64/128Гб) або microSD;
• Мережа: гігабітний Ethernet;
• Переферія: 4 USB-порти версії 3.0/ 1 microUSB-порт(не під живлення)/ 40-піновий GPIO;
• Живлення: рекомендовано блок 12В/2А.

Комплектація:

1х ODROID-N2+ з радіатором
1х Блок живлення
