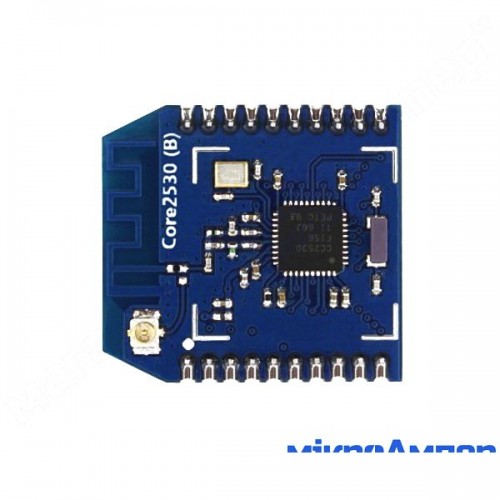

WaveShare модуль Core2530 (B)

Представлений модуль побудований на базі платформи CC2530F256, а його інтерфейс розширення характеризується сумісністю з XBee. Виріб можна використовувати двома способами — як за допомогою встановленої в нього прошивки, так і задіявши прошивку, розроблену самостійно. Попередньо встановлена прошивка забезпечує простоту у використанні і налаштуванні, нічим не поступається будь-якому іншому модулю UART і не вимагає поглиблених знань специфікації ZigBee. Для розробки власної прошивки будуть потрібні знання ZigBee, так як її розробку доведеться здійснювати з нуля. Модель підтримує програмування через UART. Прямі штирові роз'єми сумісні з XBee, так само присутні виводи для SMT. Є можливість реалізації постійного моніторингу між координатором, маршрутизатором і кінцевим пристроєм.

Характеристики

• Живлення: в діапазоні від 2 до 3,6 В;
• Вбудований чіп: CC2530F256RHAR;
• Відстань зв'язку: до 130 метрів при використанні антени на друкованій платі;
• Діапазон частот: 2,4 ГГц;
• Робоча температура: -40 ℃ ~ 85 ℃;
• Швидкість передачі по послідовному порту: 38400 біт / с;
• Габарити: 26 x 28 мм;
• Швидкість радіопередачі: до 250 Кбіт / с;
• Стандарти бездротової мережі: 2,4-ГГц IEEE 802.15.4;
• АЦП: 12-розрядний з 8 каналами;
• Піни введення / виведення: 19 × 4 мА, 2 × 20 мА.
