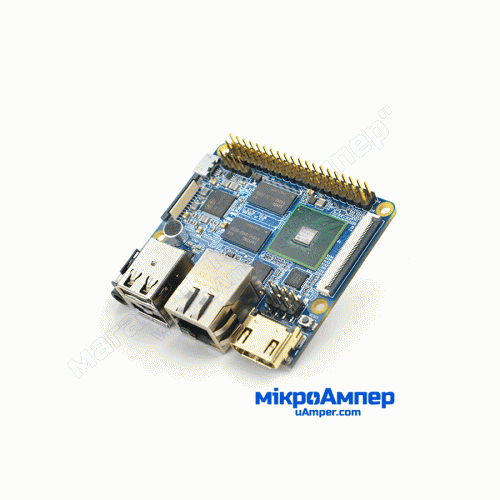

NanoPi M2 використовує процесор Samsung Quad-Core Cortex-A9 S5P4418 SoC. Він інтегрує Gbps Ethernet, AXP228 PMU, підтримує програмний перехід до сну, пробудження та здатний отримувати живлення через порт MicroUSB
У такій невеликій платі NanoPi M2, як і попередник NanoPi M1, об'єднує інтерфейси і багато портів. Крім популярного HDMI, 3,5 мм аудіо роз'єма, комп’ютер має вбудований мікрофон, чотири USB-хости. Аналогічно М1, М2 також оснащений 40 контактним, сумісним з Raspberry Pi роз'ємом. На борту NanoPi M2 є різні відео інтерфейси, такі як DVP інтерфейс камери, LCD-інтерфейс. Крім того, для зручності, користувач має послідовний порт для налагодження.
Технічні характеристики:
- Процесор: Quad-Core S5P4418, 400Mhz ~ 1.4GHz
- Блок управління живленням: AXP228
- Оперативна пам'ять: 1GB DDR3 32bit
- MicroSD слот x1
- Можливості підключення: порт Ethernet Gbps (RTL8211E)
- Аудіо: 3,5 мм аудіо роз'єм / Via HDMI
- Мікрофон: вбудований
- USB Host: чотири USB 2.0 Host, два стандартних порти типу А, два на виходах 2.54мм
- Micro USB: USB 2.0 Client
- LCD Інтерфейс: 0,5 мм крок SMT FPC, для повноколірного LCD (RGB: 8-8-8)
- HDMI: HDMI 1.4A, Type-A, 1080p 60
- DVP-камера Інтерфейс: 0.5mm крок FPC роз'єм. Він включає в себе ITU-R BT 601/656 8-розрядний, I2C і IO
- GPIO: 2.54мм крок 40pin, сумісний з GPIO Raspberry Pi. Вона містить UART, SPI, I2C, PWM, IO і т.д.
- Порт налагодження: 4Pin контактний роз'єм 2.54мм крок
- Кнопка: потужність, скидання
- LED: світлодіодний індикатор живлення, активності система
- RTC: RTC пін
- Живлення: DC 5V / 2A
- PCB Розміри (мм): 64 х 56
- OS / Програмне забезпечення: U-Boot, Android5.1, Debian Jessie 8
Детальніше про піни дивіться в таблиці:
|
№ піну |
назва |
№ піну |
назва |
|
1 |
SYS_3.3V |
2 |
VDD_5V |
|
3 |
I2C0_SDA |
4 |
VDD_5V |
|
5 |
I2C0_SCL |
6 |
DGND |
|
7 |
GPIOD8/PPM |
8 |
UART3_TXD/GPIOD21 |
|
9 |
DGND |
10 |
UART3_RXD/GPIOD17 |
|
11 |
UART4_TX/GPIOB29 |
12 |
GPIOD1/PWM0 |
|
13 |
GPIOB30 |
14 |
DGND |
|
15 |
GPIOB31 |
16 |
GPIOC14/PWM2 |
|
17 |
SYS_3.3V |
18 |
GPIOB27 |
|
19 |
SPI0_MOSI/GPIOC31 |
20 |
DGND |
|
21 |
SPI0_MISO/GPIOD0 |
22 |
UART4_RX/GPIOB28 |
|
23 |
SPI0_CLK/GPIOC29 |
24 |
SPI0_CS/GPIOC30 |
|
25 |
DGND |
26 |
GPIOB26 |
|
27 |
I2C1_SDA |
28 |
I2C1_SCL |
|
29 |
GPIOC8 |
30 |
DGND |
|
31 |
GPIOC7 |
32 |
GPIOC28 |
|
33 |
GPIOC13/PWM1 |
34 |
DGND |
|
35 |
SPI2_MISO/GPIOC11 |
36 |
SPI2_CS/GPIOC10 |
|
37 |
AliveGPIO3 |
38 |
SPI2_MOSI/GPIOC12 |
|
39 |
DGND |
40 |
SPI2_CLK/GPIOC9 |
можна тут. Детальніше прочитати про те, як розпочати роботу та налаштувати NanoPi M2,
| Характеристики | |
| Процесор | Quad Core Samsung Cortex-A9 S5P4418 SoС |
| Тактова частота | 400МГц-1.4ГГц |
| Оперативна пам'ять | 1GB DDR3 32bit |
| Живлення | |
| Напруга | 5V DC |
| Струм | 2А |
| Додаткові характеристики | |
| Порти | 1х MicroSD слот 1х Гігабітний порт Ethernet (RTL8211E 1х 3,5 мм аудіо роз'єм 1х вбудований мікрофон 2х USB 2.0 Host Type A 2х USB 2.0 Host 2.54мм піни 1х microUSB Client 1x LCD Інтерфейс: 0,5 мм крок, SMT FPC, для повноколірного LCD (RGB: 8-8-8) 1x HDMI 1.4A, Type-A, 1080p 60 1х Інтерфейс DVP-камери: 0.5мм крок FPC роз'єм 1х GPIO 2.54мм крок 40-піновий 1х Порт налагодження: 4-піновий 1х контакти для RTC |
| Операційна система | U-Boot, Android5.1, Debian Jessie 8 |
| Додатково | Блок управління живленням: AXP228, підтримує програмне вимкнення живлення, перехід в сон і вихід із сплячого режиму Кнопки: увімкнення, reset LED: 1 х світлодіодний індикатор живлення, активність системи |
