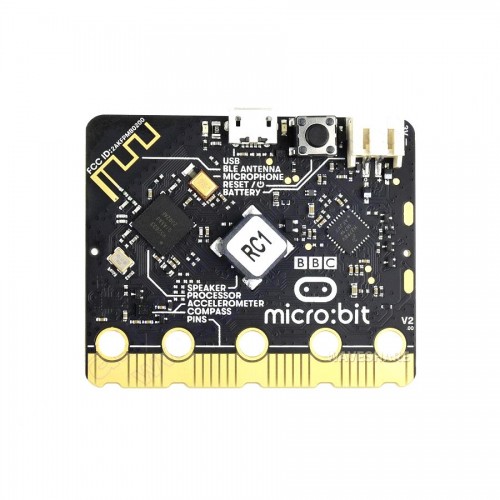

Навчальний мікрокомп’ютер BBC micro:bit V2

Унікальна і цікава плата розробника BBC micro: bit працює на базі високопродуктивного 32-бітного мікроконтролера Nordic ARM Cortex-M4 nRF52833, має 512 КБ флеш-пам'яті та 128 КБ оперативної пам'яті. Вона оснащена вбудованим Bluetooth 5.0, акселерометром з компасом, мікрофоном, динаміком, інтерфейсним процесором, роз'ємом для підключення батарейного живлення, двома призначеними для користувача кнопками і світлодіодною матрицею на звороті плати. Унікальність плати укладена в простоті програмування в графічних середовищах, легкості завантаження коду, насиченому функціоналу базової версії плати. Для початку роботи не потрібен комп'ютер - досить смартфона з встановленим додатком. Кожен елемент повністю програмується за допомогою простого у використанні програмного забезпечення на спеціальному веб-сайті, доступ до якого можна отримати з ПК, планшета або мобільного телефону.

На сьогодні написано велику кількість програм і бібліотек, що дозволяють швидко освоїти контролер і створювати свої унікальні пристрої. Для підключення плати створено велику кількість адаптерів - від простих, що виводять сигнали GPIO на роз'єми для макетування, до складних, які реалізують готовий пристрій, наприклад, як робоплатформа.

На платі Micro: bit передбачені два мікропроцесора ARM Cortex. Основний процесор обробляє призначені для користувача програми і забезпечує роботу Bluetooth модуля. Другий - відповідає за підтримку USB. Якщо ви під'єднаєте плату до комп'ютера через USB - то вона з'явиться в Провіднику як звичайна флешка.

Інженери BBC вбудували в плату набір сенсорів і вам не доведеться мучитися з підключенням зовнішніх модулів.

• Акселерометр показує положення плати в просторі, працює крокоміром і реагує на струшування.
• Магнітометр використовується як компас, детектор металу і прихованої проводки або виступає в ролі датчика Холла.
• Температура в приміщенні визначається вбудованим в процесор термометром.

Особливою "фішкою" Micro: bit є матриця з 25 червоних світлодіодів, зібрана на звороті плати. На неї виводяться букви, рухомі рядки або проста піксельна анімація. Дев'ять з них використовуються в якості сенсора рівня освітленості.

Для управління мікрокомп'ютером передбачено три кнопки. Одна використовується для перезавантаження плати, дві інші - програмовані, їх призначення залежить від створеної програми.

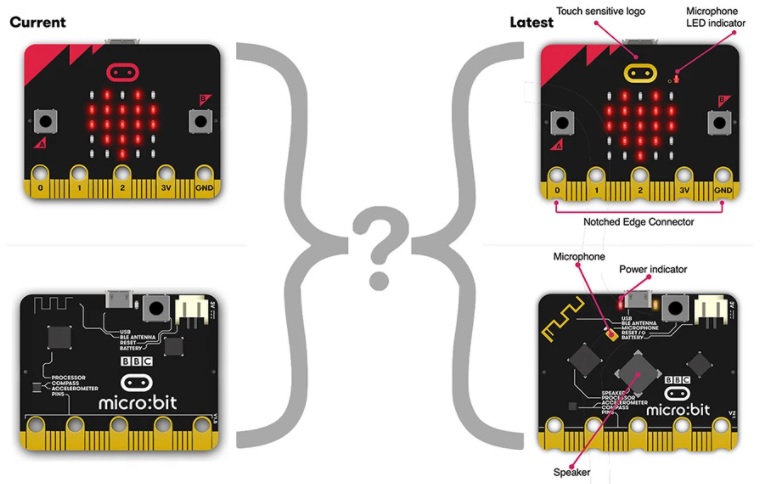

Різниця між першою версією відрізняється:

• BLE Bluetooth 5.0
• Вбудований динамік та мікрофон
• Процесор: Nordic Semiconductor nRF52833
• Пам'ять: 512kB, 128kB RAM

Характеристики:

• Мікроконтролер: 32-розрядний процесор Nordic ARM Cortex-M4 nRF52833
• Пам'ять програм: 512 КБ Flash
• Пам'ять даних: 128 КБ ОЗУ
• Інтерфейсний процесор: NXP KL27Z, 32KB ОЗУ
• Датчик руху: ST LSM 303
• Напруга живлення: 3,3 В
• Мікрофон: вбудований
• Динамік: вбудований
• Індикація: 5x5 червона світлодіодна матриця
• Датчики: Бортовий компас і акселерометр
• Розміри: 51 х42 мм
